2015年4月25日土曜日

マツシタのサイドカー

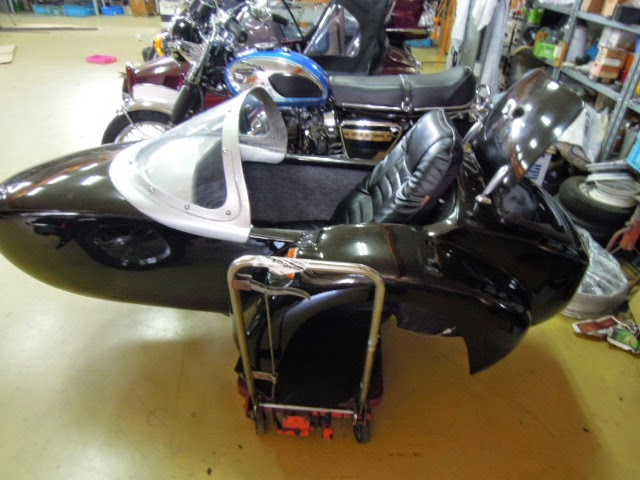

マツシタ・オートスタイリングのサイドカーをW1Sに取り付けます。



















W1Sはピカピカです。
















サイドカーは違うオートバイに取り付けてあったので
フィッティングを作り直す必要があります。

その為、今あるフィッティングをフレームから取り外します。
溶接してあるのでサンダ―で溶接を外します。
溶断はしません。時間が掛かっても、確実な方法を選択します。















全て切り離しフレームの溶接跡を#120のディスクサンダ―で
仕上げます。















床の汚れで、作業の大変さがわかります。
勿論、防塵マスク、保護めがね無では作業出来ません。



2015年4月24日金曜日

フィッティング金具完成

フィッティング金具を作ります。
ヨーク部のボルトはUNF規格からサイズアップしミリ規格のSCMのボルトに
変更です。3/4インチのボルトはそのまま使用します。

金具の形状は、ほぼ同じです。もちろん、Watsonianのスワンネックパイプ
も使用します。
















塗装は、ブラスト後、ミッチャクロンで下塗りをし、焼き付け塗装しました。
クロスカット試験しても剥がれません。




2015年4月22日水曜日

サイドカー側ライト

サイドカー側ライトは、5インチのベーツライトを使用します。















今までは、4インチの物を使用していましたが、光量を上げたいのと
LED光源を使用する為、リフレクターの後のスペースが必要な為に
5インチを選択しました。

ライトの重量も、4インチは700gで5インチは910gの為、ライトステーも
基本的に、従来の物と同等でいけそうです。

LED光源を使用する目的は、照度と使用電流です。
バルブの電流値を測定します。
Loビームは1.69Aでした。















Hiビームは2.67Aでした。















バイク側もこのLED光源を使用すれば、最大値は、
バイク側2.67A、サイドカー側1.69Aで合計4.36A
となり電力は52.3Wで、両側点灯してもハロゲンライト1個の55W以下
でジェネレーターに余分な負荷は掛かりません。

サイドカー側はLoビーム固定です。







2015年4月21日火曜日

車検月間終了

車検月間が無事終了です。
天気が悪い日が多く、検査の持ち込み日に苦労しました。

一段落したので、自分のサイドカーを組みます。
フレームは、まだ改造が残っているので、塗装は出来ません。
取付部品を作ります。

地上高の変更など、セッティングを変更した為、既存の治具て゛
部品の製作が出来ません。
















安全の為フレームは天井クレーンで吊っておきます。
サイドカー側のキャリアーを作ります。















ここには、FRPの箱を設置しますので、取付やすいように
形状を変更しました。
今までのキャリアーは角マルです。















フレームへの取付も変更してみました。

フロントフェンダーのエンブレムを作ります。
ワトソニアンのマークです。















この平らのエンブレムは、メーカー廃番になっていますので
作ります。FRP製です。















トリミングし金色に塗装し、エポキシ樹脂で表面を
コーティングします。





























硬化したら表面を磨いて出来上がりです。



2015年4月13日月曜日

レプリカ完成

フェンダーを作ってみます。
型が白いので、ゲルコートは黒です。

新しい型は、抜きにくいのですが、今回は分割型なので
以外に簡単に抜けました。パッコーンて感じです。















白いのはオリジナルです。これでスペア用が完成したので
オリジナルの加工に入ります。
















2015年4月9日木曜日

脱型OK

MonacoMk1のフェンダーの型が取れました。
型は変形防止の補強を入れます。















いよいよ脱型です。離型処理をバッチリやっておいたので
以外に簡単に型が割れました。















気温も20゜位なので、硬化もゆっくりの為、
型の変形はなし。

後は型を磨き、離型処理をして一個抜いてみます。

ここまで4カ月掛かりました。
後、4個のパーツセクションが有ります。
このままのペースだと、全部出来るまで、16か月・・・・・・!!。
要、ペースアップです。






2015年4月2日木曜日

型どり

Monaco mk1のフェンダーの型どりです。

今回は分割型なので少々メンドウです。
取りあえず半分完成です。
離型ワックスを5回塗り、離型剤を塗ります。















この後、型用ゲルコートを塗り、積層です。
自分の車両なのでボチボチ進んでいます。
